擠壓鋁型材尺寸公差GB/T標準
1：范圍
本標準規定了擠壓鋁型材尺寸偏差（包括橫截面尺寸偏差、曲面間隙、平面間隙、彎曲度、扭擰度、切斜度、長度偏差）要求及其檢測方法；
2：屬于和定義
下列術語和定制適用于本內容；
2.1外接圓 circumscribing circle
能夠將鋁型材橫截面完全包圍的最小的圓，如下圖所示；
3分類、分級
3.1鋁型材分類
鋁及擠壓鋁型材按成分分為兩類，如下表所示：
|
牌號系別
|
鋁型材類別
|
鋁型材典型牌號
|
||
|
Ⅰ類
|
Ⅱ類
|
Ⅰ類鋁型材典型牌號
|
Ⅱ類鋁型材典型牌號
|
|
|
1×××
|
所有
|
-
|
1050A、1060、1100、1200、1350
|
-
|
|
2×××
|
-
|
所有
|
-
|
2A11、2A12、2017、2017A、2014、2014A、2024
|
|
3×××
|
所有
|
-
|
3A21、3003、3102、3103
|
-
|
|
4×××
|
所有
|
-
|
-
|
-
|
|
5×××
|
Mg含量的平均值小于4.0%
|
Mg含量的平均值不小于4.0%
|
5A02、5A03、5005、5005A、5051A、5049、5251、5052、5154A、5454、5754
|
5A05、5A06、5019、5083、5086
|
|
6×××
|
所有
|
-
|
6A02、6101A、6101B、6005、6005A、6106、6008、6110A、6014、6351、6060、6360、6061、6261、6262、6262A、6063、6063A、6463、6463A、6065、6081、6082
|
-
|
|
7×××
|
-
|
所有
|
-
|
7A04、7003、7005、7108、7108A、7020、7021、7022、7049A、7075、7178
|
3.2偏差分級
鋁型材尺寸偏差等級如下表所示：
|
偏差項目
|
偏差等級
|
|
|
橫截面a,b
|
壁厚尺寸偏差
|
普通級、高精級、超高精級
|
|
非壁厚尺寸偏差
|
普通級、高精級、超高精級
|
|
|
角度偏差a
|
普通級、高精級、超高精級
|
|
|
倒角半徑及圓角半徑偏差a
|
不分級
|
|
|
曲面間隙
|
不分級
|
|
|
平面間隙a
|
普通級、高精級、超高精級
|
|
|
彎曲度a
|
縱向彎曲度
|
普通級、高精級、超高精級
|
|
縱向波浪度（或硬度）
|
普通級、高精級、超高精級
|
|
|
縱向側彎度
|
不分級
|
|
|
扭擰度a
|
普通級、高精級、超高精級
|
|
|
切斜度a
|
普通級、高精級、超高精級
|
|
|
長度偏差a
|
不分級
|
|
a當鋁型材標準或圖樣上對尺寸偏差另有規定時，鋁型材的尺寸偏差按產品標準或圖樣上的規定執行，若產品標準或圖樣上未規定尺寸偏差，鋁型材的尺寸偏差按本標準執行；
b圖樣上未標注偏差且不能直接測量的橫截面尺寸偏差不檢測；
4尺寸偏差要求
4.1橫截面尺寸偏差
4.1.1壁厚尺寸

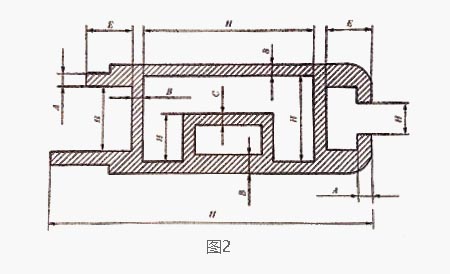

4.1.1.1壁厚尺寸分為A、B、C三組，如下圖所示：
說明：
A—翅壁壁厚；
B—封閉空腔周壁壁厚；
C—兩個封閉空腔間的隔斷壁厚；
H—非壁厚尺寸；
E—對開口部位的H尺寸偏差有重要影響的基準尺寸；
4.1.1.2 ?Ⅰ類鋁型材壁厚尺寸偏差應符合下面表格規定；需要高精級或超高精級時，應在訂貨單（或合同）中注明，且將偏差值標注在圖樣上，未注明時按普通級供貨；
|
級別
|
公稱壁厚mm
|
對應于下列外接圓直徑的鋁型材壁厚尺寸允許偏差a,b,c,d,e,f,g/mm
|
|||||||||||
|
≤100.00
|
＞100.00~300.00
|
＞300.00~500.00
|
＞500.00~1000.00
|
||||||||||
|
A組
|
B組
|
C組
|
A組
|
B組
|
C組
|
A組
|
B組
|
C組
|
A組
|
B組
|
C組
|
||
|
普通級
|
≤1.50
|
±0.23
|
±0.30
|
±0.38
|
±0.30
|
±0.45
|
±0.53
|
±0.38
|
-
|
-
|
-
|
-
|
-
|
|
＞1.50~3.00
|
±0.23
|
±0.38
|
±0.45
|
±0.38
|
±0.60
|
±0.75
|
±0.53
|
±0.90
|
±1.13
|
±0.60
|
±1.20
|
±1.50
|
|
|
＞3.00~6.00
|
±0.30
|
±0.60
|
±0.75
|
±0.45
|
±0.90
|
±1.13
|
±0.60
|
±1.20
|
±1.50
|
±0.75
|
±1.50
|
±1.80
|
|
|
＞6.00~10.00
|
±0.38
|
±0.90
|
±1.13
|
±0.53
|
±1.20
|
±1.50
|
±0.68
|
±1.50
|
±1.80
|
±0.83
|
±1.80
|
±2.25
|
|
|
＞10.00~15.00
|
±0.45
|
±1.20
|
±1.50
|
±0.60
|
±1.50
|
±1.82
|
±0.75
|
±1.80
|
±2.25
|
±0.90
|
±2.25
|
±2.85
|
|
|
＞15.00~20.00
|
±0.53
|
±1.80
|
±2.25
|
±0.68
|
±2.25
|
±2.85
|
±0.83
|
±2.55
|
±3.00
|
±0.98
|
±3.00
|
±3.75
|
|
|
＞20.00~30.00
|
±0.60
|
±2.25
|
±2.85
|
±0.75
|
±2.70
|
±3.30
|
±0.90
|
±3.00
|
±3.75
|
±1.05
|
±3.75
|
±4.50
|
|
|
＞30.00~40.00
|
±0.68
|
-
|
-
|
±0.90
|
±3.00
|
±3.75
|
±1.05
|
±3.30
|
±4.05
|
±1.20
|
±4.05
|
±4.95
|
|
|
＞40.00~50.00
|
-
|
-
|
-
|
±1.05
|
-
|
-
|
±1.20
|
-
|
-
|
±1.35
|
-
|
-
|
|
|
高精級
|
≤1.50
|
±0.15
|
±0.20
|
±0.25
|
±0.20
|
±0.30
|
±0.35
|
±0.25
|
-
|
-
|
-
|
-
|
-
|
|
＞1.50~3.00
|
±0.15
|
±0.25
|
±0.30
|
±0.25
|
±0.40
|
±0.50
|
±0.35
|
±0.60
|
±0.75
|
±0.40
|
±0.80
|
±1.00
|
|
|
＞3.00~6.00
|
±0.20
|
±0.40
|
±0.50
|
±0.30
|
±0.60
|
±0.75
|
±0.40
|
±0.80
|
±1.00
|
±0.50
|
±1.00
|
±1.20
|
|
|
＞6.00~10.00
|
±0.25
|
±0.60
|
±0.75
|
±0.35
|
±0.80
|
±1.00
|
±0.45
|
±1.00
|
±1.20
|
±0.55
|
±1.20
|
±1.50
|
|
|
＞10.00~15.00
|
±0.30
|
±0.80
|
±1.00
|
±0.40
|
±1.00
|
±1.20
|
±0.50
|
±1.20
|
±1.50
|
±0.60
|
±1.50
|
±1.90
|
|
|
＞15.00~20.00
|
±0.35
|
±1.20
|
±1.50
|
±0.45
|
±1.50
|
±1.90
|
±0.55
|
±1.70
|
±2.00
|
±0.65
|
±2.00
|
±2.50
|
|
|
＞20.00~30.00
|
±0.40
|
±1.50
|
±1.90
|
±0.50
|
±1.80
|
±2.20
|
±0.60
|
±2.00
|
±2.50
|
±0.70
|
±2.50
|
±3.00
|
|
|
＞30.00~40.00
|
±0.45
|
-
|
-
|
±0.60
|
±2.00
|
±2.50
|
±0.70
|
±2.20
|
±2.70
|
±0.80
|
±2.70
|
±3.30
|
|
|
＞40.00~50.00
|
-
|
-
|
-
|
±0.70
|
-
|
-
|
±0.80
|
-
|
-
|
±0.90
|
-
|
-
|
|
|
超高精極
|
≤1.50
|
±0.10
|
±0.13
|
±0.17
|
±0.13
|
±0.20
|
±0.23
|
±0.17
|
-
|
-
|
-
|
-
|
-
|
|
＞1.50~3.00
|
±0.10
|
±0.17
|
±0.20
|
±0.15
|
±0.25
|
±0.28
|
±0.23
|
±0.38
|
±0.40
|
±0.27
|
±0.40
|
±0.45
|
|
|
＞3.00~6.00
|
±0.13
|
±0.27
|
±0.33
|
±0.18
|
±0.40
|
±0.50
|
±0.27
|
±0.53
|
±0.67
|
±0.33
|
±0.67
|
±0.80
|
|
|
＞6.00~10.00
|
±0.17
|
±0.40
|
±0.50
|
±0.20
|
±0.53
|
±0.67
|
±0.30
|
±0.67
|
±0.80
|
±0.37
|
±0.80
|
±1.00
|
|
|
＞10.00~15.00
|
±0.19
|
±0.53
|
±0.67
|
±0.20
|
±0.67
|
±0.80
|
±0.33
|
±0.80
|
±1.00
|
±0.40
|
±1.00
|
±1.27
|
|
|
＞15.00~20.00
|
±0.21
|
±0.80
|
±1.00
|
±0.23
|
±1.00
|
±1.27
|
±0.37
|
±1.13
|
±1.33
|
±0.43
|
±1.33
|
±1.67
|
|
|
＞20.00~30.00
|
±0.23
|
±1.00
|
±1.27
|
±0.25
|
±1.20
|
±1.47
|
±0.40
|
±1.33
|
±1.67
|
±0.46
|
±1.67
|
±2.00
|
|
|
＞30.00~40.00
|
±0.25
|
-
|
-
|
±0.30
|
±1.33
|
±1.67
|
±0.47
|
±1.47
|
±1.80
|
±0.48
|
±1.80
|
±2.20
|
|
|
＞40.00~50.00
|
-
|
-
|
-
|
±0.36
|
-
|
-
|
±0.53
|
-
|
-
|
±0.60
|
-
|
-
|
|
a當偏差不采用對稱的“±”偏差時，則正、負偏差的絕對值之和應為上表中對應數值的兩倍；
b表中無數值處表示偏差不要求；
c含封閉空腔的空心鋁型材（如圖3~5），若空腔兩對邊厚度不相等，且厚邊壁厚大于或等于其對邊壁厚的3倍，其壁厚允許偏差由供需雙方商定；
d含封閉空腔的空心鋁型材（如圖3~5），所包圍的空腔截面積小于70mm2時，若空腔兩對邊壁厚相等，其空腔壁厚的允許偏差采用A組；若空腔兩邊對壁厚不相等，且厚邊壁厚小于其對邊壁厚的3倍，其任一邊壁厚的允許偏差采用兩對邊平均壁厚對應的A組；
e含封閉空腔的空心鋁型材（如圖3~5），所包含的空腔截面積不小于70mm2時，若空腔兩對邊壁厚相等，其空腔壁厚的允許偏差采用B組；若空腔兩對邊壁厚不相等，且厚邊壁厚小于其對邊壁厚的3倍，其任一邊壁厚的允許偏差采用兩對邊平均壁厚對應的B組；
f含不完全封閉空腔的半空心鋁型材（如圖6~7），當所包圍空腔截面積小于豁口尺寸（H1）平方的2倍（即2H12）時，其空腔周壁壁厚的允許偏差采用A組；當所包圍空腔截面積不小于豁口尺寸（H1）平方的2倍（即2H12）時，采用含封閉空腔的空心鋁型材的壁厚偏差；
g通過芯棒生產的鋁型材，B組應采用C組壁厚允許偏差值；
4.1.1.3 Ⅱ類鋁型材的壁厚尺寸偏差應符合下表所示規定；需要高精級或超高精級時，應在訂貨單（或合同）中注明，且將偏差值標注在圖樣上，未注明時按普通級供貨；
|
級別
|
公稱壁厚mm
|
對應于下列外接圓直徑的鋁型材壁厚尺寸允許偏差a,b,c,d,e,f,g/mm
|
|||||||||||
|
≤100.00
|
＞100.00~300.00
|
＞300.00~500.00
|
＞500.00~1000.00
|
||||||||||
|
A組
|
B組
|
C組
|
A組
|
B組
|
C組
|
A組
|
B組
|
C組
|
A組
|
B組
|
C組
|
||
|
普通級
|
≤1.50
|
±0.30
|
±0.45
|
±0.53
|
±0.38
|
±0.60
|
±0.75
|
±0.53
|
-
|
-
|
-
|
-
|
-
|
|
＞1.50~3.00
|
±0.38
|
±0.53
|
±0.68
|
±0.45
|
±0.75
|
±0.98
|
±0.68
|
±1.05
|
±1.35
|
±0.75
|
±1.35
|
±1.80
|
|
|
＞3.00~6.00
|
±0.45
|
±0.82
|
±0.90
|
±0.53
|
±1.05
|
±1.35
|
±0.90
|
±1.35
|
±1.80
|
±0.90
|
±1.50
|
±1.95
|
|
|
＞6.00~10.00
|
±0.53
|
±1.13
|
±1.50
|
±0.68
|
±1.50
|
±1.95
|
±0.98
|
±1.80
|
±2.25
|
±1.05
|
±2.25
|
±2.85
|
|
|
＞10.00~15.00
|
±0.60
|
±1.50
|
±1.95
|
±0.75
|
±1.95
|
±2.55
|
±1.05
|
±2.25
|
±2.85
|
±1.20
|
±2.70
|
±3.45
|
|
|
＞15.00~20.00
|
±0.68
|
±2.25
|
±2.85
|
±0.83
|
±2.70
|
±3.30
|
±1.12
|
±3.00
|
±3.75
|
±1.28
|
±3.75
|
±4.65
|
|
|
＞20.00~30.00
|
±0.75
|
±2.70
|
±3.30
|
±0.90
|
±3.30
|
±4.05
|
±1.20
|
±2.75
|
±4.65
|
±1.35
|
±4.50
|
±5.55
|
|
|
＞30.00~40.00
|
±0.90
|
-
|
-
|
±1.05
|
±3.75
|
-
|
±1.35
|
±4.50
|
-
|
±1.50
|
±4.80
|
-
|
|
|
＞40.00~50.00
|
-
|
-
|
-
|
±1.20
|
-
|
-
|
±1.50
|
-
|
-
|
±1.65
|
-
|
-
|
|
|
高精級
|
≤1.50
|
±0.20
|
±0.30
|
±0.35
|
±0.25
|
±0.40
|
±0.50
|
±0.35
|
-
|
-
|
-
|
-
|
-
|
|
＞1.50~3.00
|
±0.25
|
±0.35
|
±0.45
|
±0.30
|
±0.50
|
±0.65
|
±0.45
|
±0.70
|
±0.90
|
±0.50
|
±0.90
|
±1.20
|
|
|
＞3.00~6.00
|
±0.30
|
±0.55
|
±0.60
|
±0.35
|
±0.70
|
±0.90
|
±0.60
|
±0.90
|
±1.20
|
±0.60
|
±1.00
|
±1.30
|
|
|
＞6.00~10.00
|
±0.35
|
±0.75
|
±1.00
|
±0.45
|
±1.00
|
±1.30
|
±0.65
|
±1.20
|
±1.50
|
±0.70
|
±0.50
|
±1.90
|
|
|
＞10.00~15.00
|
±0.40
|
±1.00
|
±1.30
|
±0.50
|
±1.30
|
±1.70
|
±0.70
|
±1.50
|
±1.90
|
±0.80
|
±1.80
|
±2.30
|
|
|
＞15.00~20.00
|
±0.45
|
±1.50
|
±1.90
|
±0.55
|
±1.80
|
±2.20
|
±0.75
|
±2.00
|
±2.30
|
±0.85
|
±2.50
|
±3.10
|
|
|
＞20.00~30.00
|
±0.50
|
±1.80
|
±2.20
|
±0.60
|
±2.20
|
±2.70
|
±0.80
|
±2.50
|
±3.10
|
±0.90
|
±3.00
|
±3.70
|
|
|
＞30.00~40.00
|
±0.60
|
-
|
-
|
±0.70
|
±2.50
|
-
|
±0.90
|
±3.00
|
-
|
±1.00
|
±3.20
|
-
|
|
|
＞40.00~50.00
|
-
|
-
|
-
|
±0.80
|
-
|
-
|
±1.00
|
-
|
-
|
±1.10
|
-
|
-
|
|
|
超高精極
|
≤1.50
|
±0.13
|
±0.20
|
±0.23
|
±0.15
|
±0.23
|
±0.25
|
±0.30
|
-
|
-
|
-
|
-
|
-
|
|
＞1.50~3.00
|
±0.13
|
±0.23
|
±0.28
|
±0.15
|
±0.28
|
±0.30
|
±0.30
|
±0.38
|
±0.40
|
±0.35
|
±0.40
|
±0.45
|
|
|
＞3.00~6.00
|
±0.15
|
±0.37
|
±0.40
|
±0.18
|
±0.47
|
±0.60
|
±0.35
|
±0.60
|
±0.80
|
±0.38
|
±0.67
|
±0.87
|
|
|
＞6.00~10.00
|
±0.17
|
±0.50
|
±0.67
|
±0.20
|
±0.67
|
±0.87
|
±0.38
|
±0.80
|
±1.00
|
±0.41
|
±1.00
|
±1.27
|
|
|
＞10.00~15.00
|
±0.19
|
±0.67
|
±0.87
|
±0.20
|
±0.87
|
±1.13
|
±0.40
|
±1.00
|
±1.27
|
±0.41
|
±1.20
|
±1.53
|
|
|
＞15.00~20.00
|
±0.21
|
±1.00
|
±1.27
|
±0.23
|
±1.20
|
±1.47
|
±0.41
|
±1.33
|
±1.67
|
±0.43
|
±1.67
|
±2.07
|
|
|
＞20.00~30.00
|
±0.23
|
±1.20
|
±1.47
|
±0.25
|
±1.47
|
±1.50
|
±0.43
|
±1.67
|
±2.07
|
±0.46
|
±2.00
|
±2.30
|
|
|
＞30.00~40.00
|
±0.25
|
-
|
-
|
±0.30
|
±1.50
|
-
|
±0.45
|
±2.00
|
-
|
±0.48
|
±2.13
|
-
|
|
|
＞40.00~50.00
|
-
|
-
|
-
|
±0.36
|
-
|
-
|
±0.50
|
-
|
-
|
±0.60
|
-
|
-
|
|
a當偏差不采用對稱的“±”偏差時，則正、負偏差的絕對值之和應為上表中對應數值的兩倍；
b表中無數值處表示偏差不要求；
c含封閉空腔的空心鋁型材（如圖3~5），若空腔兩對邊壁厚不相等，且厚邊壁厚大于或等于其對邊壁厚的3倍，其壁厚允許偏差由供需雙方商定；
d含封閉空腔的空心鋁型材（如圖3~5），所包圍的空腔截面積小于70mm2時，若空腔兩對邊壁厚相等，其空腔壁厚的允許偏差采用A組；若空腔兩對邊壁厚不相等，且厚邊壁厚小于其對邊壁厚的3倍，其任一邊壁厚的允許偏差采用兩對邊平均壁厚對應的A組；
e含封閉空腔的空心鋁型材（如圖3~5），所包圍的空腔截面積不小于70mm2時，若空腔兩對邊壁厚相等，其空腔壁厚的允許偏差采用B組；若空腔兩對邊壁厚不相等，且厚邊壁厚小于其對邊壁厚的3倍，其任一邊壁厚的允許偏差采用兩對邊平均壁厚對應的B組；
f含不完全封閉空腔的半空心鋁型材（如圖6~7），當所包圍空腔截面積小于豁口尺寸（H1）平方的2倍（即2H12）時，其空腔周壁壁厚的允許偏差采用A組；當所包圍空腔截面積不小于豁口尺寸（H1）平方的2倍（即2H12）時，采用含封閉空腔的空心鋁型材的壁厚偏差；
g通過芯棒生產的鋁型材，B組應采用C組壁厚允許偏差值；
4.1.2非壁厚尺寸
非壁厚尺寸（如圖3~14所示鋁型材的H、H1、H2），按其包含的實體金屬百分比，劃分為兩組：實體金屬部分不小于75%（簡稱實體不小于75%）的尺寸和實體金屬部分小于75%（簡稱實體小于75%）的尺寸；

|

|

|

|
4.1.3角度偏差
圖樣上標注有角度標注偏差，且能直接測量的角度，其角度允許偏差應符合下表所示的規定；需要高精級或超高精級時，應在訂貨單（或合同）中注明，且將偏差值標注在圖樣上，未注明時按普通級供貨；
|
鋁型材類別
|
角度允許偏差a
|
||
|
普通級
|
高精級
|
超高精級
|
|
|
Ⅰ類
|
±2.0°
|
±1.0°
|
±0.5°
|
|
Ⅱ類
|
±2.5° |
±1.5°
|
±1.0°
|
a當偏差不采用對稱的“±”偏差時，則正、負偏差的絕對值之和應為表中對應數值的兩倍；
4.1.4倒角半徑r及圓角半徑R
4.1.4.1鋁型材橫截面上的倒角（或過度圓角）半徑r及圓角半徑R如下圖所示：
4.1.4.2鋁型材圖樣上標注有倒角半徑“r”字樣時，倒角半徑r應符合下表所示的規定；不同于下表規定時，應將倒角半徑要求標注在圖樣上；
|
壁厚
|
倒角半徑r不大于
|
|
|
Ⅰ類鋁型材
|
Ⅱ類鋁型材
|
|
|
≤3.00
|
0.5
|
0.6
|
|
＞3.00~6.00
|
0.6
|
0.8
|
|
＞6.00~10.00
|
0.8
|
1.0
|
|
＞10.00~50.00
|
1.0
|
1.0
|
4.1.4.3鋁型材圖樣上標注有圓角半徑R值時，圓角半徑R的允許偏差應符合下表的規定；不同于下表規定時，應將偏差值標注在圖樣上；
|
圓角半徑R
|
圓角半徑的允許偏差a
|
|
≤5.0
|
±0.5
|
|
＞5.0
|
±10%R
|
a當偏差不采用對稱的“±”偏差時，則正、負偏差的絕對值之和應為表中對應數值的兩倍；
4.2曲面間隙
鋁型材對曲面間隙有要求時，應供需雙方協商曲面弧樣板，鋁型材曲面間隙應符合下表的規定或在圖樣上注明；
|
曲面弦長
|
鋁型材的曲面間隙值
|
|
≤30.00
|
≤0.3
|
|
＞30.00~60.00
|
≤0.5
|
|
＞60.00~90.00
|
≤0.7
|
|
＞90.00~120.00
|
≤1.0
|
|
＞120.00~150.00
|
≤1.2
|
|
＞150.00~200.00
|
≤1.5
|
|
＞200.00~250.00
|
≤2.0
|
|
＞250.00~300.00
|
≤2.5
|
|
＞300.00~400.00
|
≤3.0
|
|
＞400.00~500.00
|
≤3.5
|
|
＞500.00~1000.00
|
≤4.0
|
4.3平面間隙
鋁型材的平面間隙應符合下表的規定，需要高精級或超高精級時應在圖樣或訂貨單（或合同）中注明，未注明時按普通級供貨；
|
鋁型材公稱寬度W |
平面間隙不大于
|
||||
|
普通級
|
高精級
|
超高精級
|
|||
|
含封閉空腔的空心鋁型材（見圖3~圖5），或含不完全封閉空腔的且所包圍空腔截面積不小于豁口尺寸H1平方的2倍（即2H12）的空心鋁型材（見圖6~圖7）
|
其他鋁型材
|
||||
|
壁厚≤5.00
|
壁厚＞5.00
|
||||
|
≤30.00
|
0.50
|
0.30
|
0.20
|
0.2
|
0.2
|
|
＞30.00~60.00
|
0.80
|
0.40
|
0.30
|
0.30
|
0.30
|
|
＞60.00~100.00
|
1.20
|
0.60
|
0.40
|
0.40
|
0.40
|
|
＞100.00~150.00
|
1.50
|
0.90
|
0.60
|
0.60
|
0.50
|
|
＞150.00~200.00
|
2.30
|
1.20
|
0.80
|
0.80
|
0.70
|
|
＞200.00~250.00
|
3.00
|
1.60
|
1.00
|
1.00
|
0.85
|
|
＞250.00~300.00
|
3.80
|
1.80
|
1.20
|
1.20
|
1.00
|
|
＞300.00~400.00
|
4.50
|
2.40
|
1.60
|
1.60
|
1.30
|
|
＞400.00~500.00
|
6.00
|
3.00
|
2.00
|
2.00
|
1.70
|
|
＞500.00~600.00
|
7.00
|
3.60
|
2.40
|
2.40
|
2.00
|
|
＞600.00~1000.00
|
8.00
|
4.00
|
3.00
|
3.00
|
2.50
|
|
寬度W大于100.00mm時，在任意100.00mm寬度上
|
1.50
|
0.70
|
0.60
|
0.60
|
0.50
|
4.4彎曲度
4.4.1縱向彎曲度
除O、TX510狀態外的其他鋁型材，其縱向彎曲度應符合下表所示的規定，需要高精級或超高精級時應在圖樣或訂貨單（或合同）中注明，未注明時按普通級供貨；O、TX510狀態鋁型材的縱向彎曲度應由供需雙方商定，且在圖樣或訂貨單（或合同）中注明；
|
外接圓直徑
|
鋁型材最小公稱壁厚
|
縱向彎曲度
|
|||||
|
普通級
|
高精級
|
超高精級
|
|||||
|
每米長度上
|
全長（L米）上
|
每米長度上
|
全長（L米）上
|
每米長度上
|
全長（L米）上
|
||
|
≤40.00
|
≤2.50
|
不檢驗
|
不檢驗
|
≤4.0
|
≤4.0×L
|
≤2.0
|
≤2.0×L
|
|
＞2.50
|
≤2.0
|
≤2.0×L
|
≤1.0
|
≤1.0×L
|
≤0.6
|
≤0.6×L
|
|
|
＞40.00~300.00
|
-
|
≤2.0
|
≤2.0×L
|
≤1.0
|
≤1.0×L
|
≤0.6
|
≤0.6×L
|
|
＞300.00~1000.00
|
-
|
≤2.5
|
≤2.5×L
|
≤1.5
|
≤1.5×L
|
-
|
-
|
4.4.2縱向波浪度（或硬彎）
除O、TX510狀態外的其他鋁型材，其縱向波浪度（或硬彎）應符合下表所示規定，需要高精級或超高精級時應在圖樣或訂貨單（或合同）中注明，未注明時按普通級供貨；O、TX510狀態鋁型材的縱向波浪度（或硬彎）應由供需雙方商定，并在圖樣或訂貨單（或合同）中注明；
|
外接圓直徑/mm
|
鋁型材最小公稱壁厚/mm
|
300mm長度上的波浪高度hs/mm
|
普通級
|
高精級
|
超高精級
|
|
≤40.00
|
≤2.50 |
≤1.0
|
不檢驗
|
允許
|
允許
|
|
＞1.0~1.3
|
不檢驗
|
允許
|
不允許
|
||
|
＞1.3
|
不檢驗
|
不允許
|
不允許
|
||
|
＞2.50
|
≤0.3
|
允許
|
允許
|
允許
|
|
|
＞0.3~0.5
|
允許
|
允許
|
每2米最多1處
|
||
|
＞0.5
|
不允許
|
不允許
|
不允許
|
||
|
＞40.00~1000.00
|
-
|
≤0.3
|
允許
|
允許
|
允許
|
|
＞0.3~0.5
|
允許
|
允許
|
每2米最多1處
|
||
|
＞0.5~1.0
|
允許
|
每米最多1處
|
不允許
|
||
|
＞1.0~2.0
|
每米最多1處
|
不允許
|
不允許
|
||
|
＞2.0
|
不允許
|
不允許
|
不允許
|
4.4.3縱向側彎度（或刀彎）
楔形鋁型材和帶圓頭的鋁型材，其縱向側彎度在每米長度上不超過4mm，在全長（L米）上不超過4L毫米；對其他鋁型材有縱向側彎度要求時，應供需雙方商定，并在圖樣或訂單上（或合同）中注明；
4.5扭擰度
鋁型材的扭擰度應符合下表所示規定，需要高精級或超高精級時應在圖樣或訂貨單（或合同）中注明，未注明時按普通級供貨；
|
公稱寬度W
|
下列長度（L米）上的扭擰度不大于
|
||||||||
|
＜1m
|
1m~6m
|
＞6m
|
＜1m
|
1m~6m
|
＞6m
|
＜1m
|
1m~6m
|
＞6m
|
|
|
普通級
|
高精級
|
超高精級
|
|||||||
|
≤30.00
|
2.0
|
5.0
|
5.5
|
1.2
|
2.5
|
3.0
|
1.0
|
2.0
|
2.5
|
|
＞30.00~50.00
|
2.5
|
5.0
|
6.5
|
1.5
|
3.0
|
4.0
|
1.0
|
2.0
|
3.5
|
|
＞50.00~100.00
|
4.0
|
6.5
|
13.0
|
2.0
|
3.5
|
5.0
|
1.0
|
2.5
|
4.2
|
|
＞100.00~200.00
|
4.5
|
12.0
|
15.0
|
2.5
|
5.0
|
7.0
|
1.2
|
3.5
|
5.8
|
|
＞200.00~300.00
|
6.0
|
14.0
|
21.0
|
2.5
|
6.0
|
8.0
|
1.8
|
4.5
|
6.7
|
|
＞300.00~450.00
|
8.0
|
21.0
|
31.0
|
3.0
|
8.0
|
1.5×L
|
2.5
|
6.5
|
1.2×L
|
|
＞450.00~600.00
|
12.0
|
31.0
|
40.0
|
3.5
|
9.0
|
3.0
|
7.5
|
||
|
＞600.00~1000.00
|
16.0
|
40.0
|
50.0
|
4.0
|
10.0
|
3.5
|
8.3
|
||
4.6切斜度偏差
鋁型材兩端的切斜度應符合下表所示規定，需要高精級或超高精時，應在訂貨單（或合同）中注明，未注明時按普通級供貨；
|
項目
|
普通級
|
高精級
|
超高精級
|
|
端部切斜度
|
≤5°
|
≤3°
|
≤1°
|
4.7長度允許偏差
定尺或以倍尺作為定尺交貨的鋁型材，其長度允許偏差為±20mm；對于倍尺鋁型材在訂貨單（或合同）中注明因鋸口增加的鋸口余量（每個鋸口余量為3~5mm）
聯系APAS/ Contact us聯系電話：022-87920088
企業傳真：（避免惡意廣告）請聯系該企業網絡管理員
服務熱線：13702119190 （24小時服務熱線）
Q Q：534973906
企業郵箱： lxc@apas.com.cn
企業地址：天津市西青經濟技術開發區賽達國際工業城A3-2
采購意向留言：* 為必填- 天津艾普斯工業鋁型材股份有限公司 版權所有
-
聯系電話：
022-87920088
- Q Q：
- 企業郵箱：lxc@apas.com.cn
- 企業地址：天津市西青經濟技術開發區賽達國際工業城A3-2
掃描二維碼
QQ咨詢
電話聯系
聯系電話
在線留言
樣冊下載
請注冊成為會員，便于產品數據的下載。
請注冊成為會員，便于產品數據的下載。
注：*為必填欄目，艾普斯承諾不會泄露客戶個人信息。
